崇礼滑雪大厅主体钢结构工程接近尾声接下来是更加高难的挑战
来源:2018-02-083921 分享:

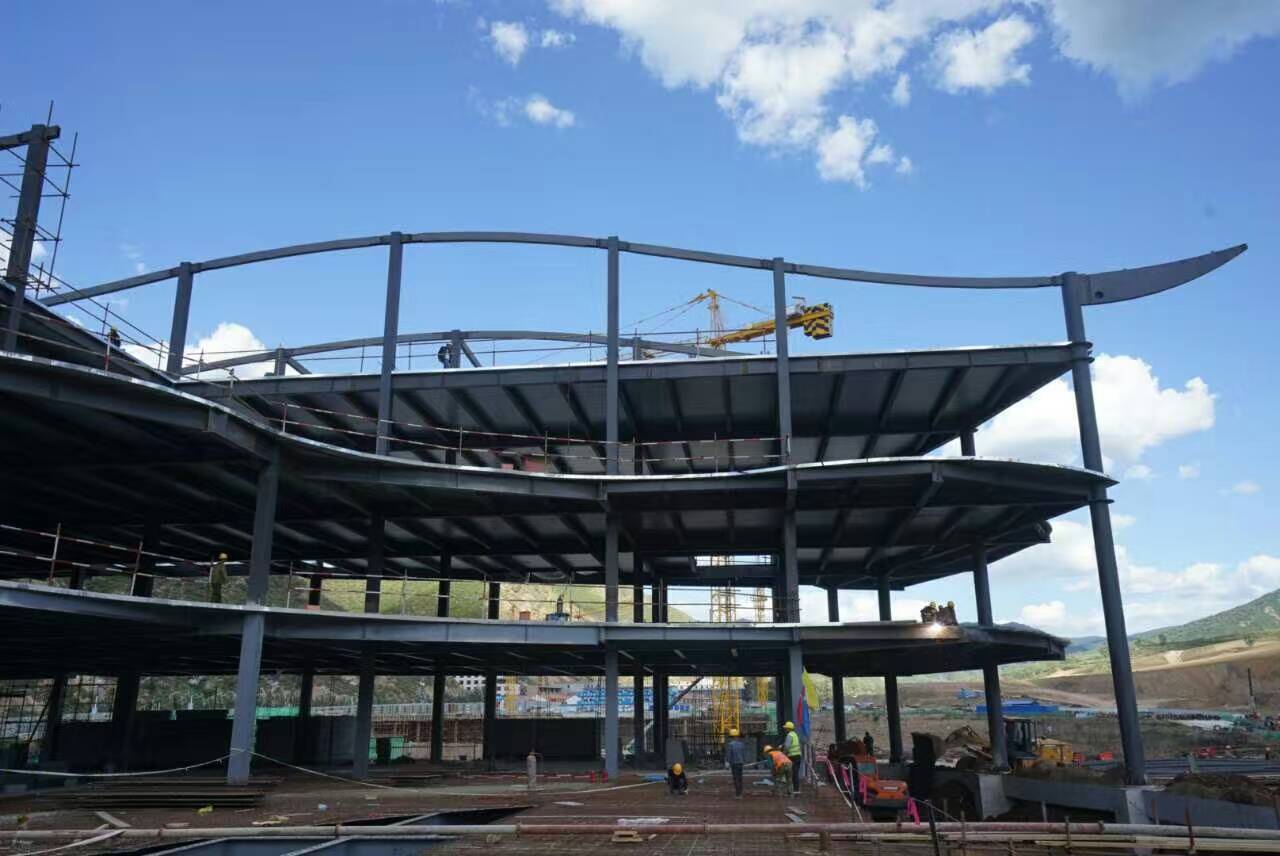

 崇礼滑雪大厅主体钢结构工程接近尾声,接下来是更加高难的挑战:双曲面钢网壳+双曲面铝板屋面。

暂无图片

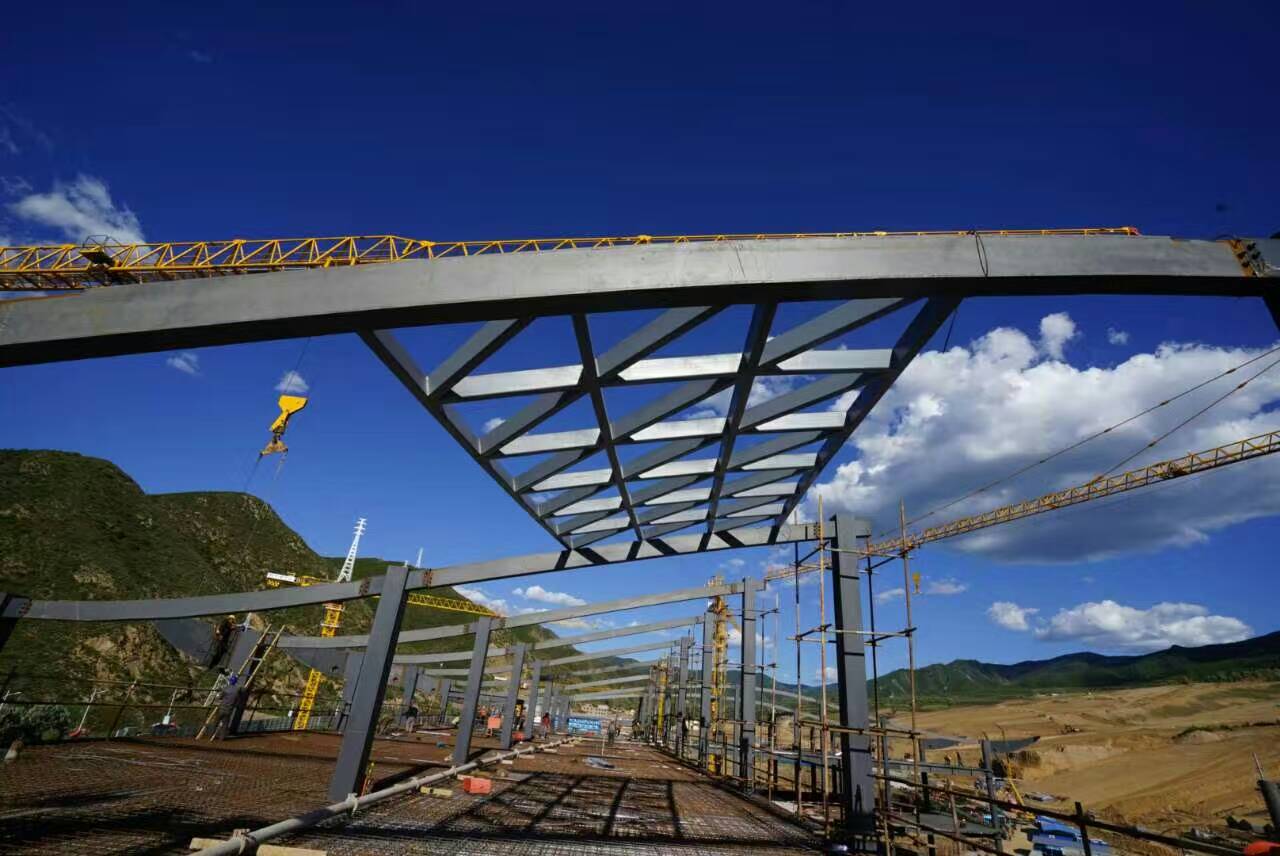

   (1)双曲面钢网壳:由总计12000根不在同一平面、不同空间角度的方管口200*100*8组成整体空间双曲面.

暂无图片

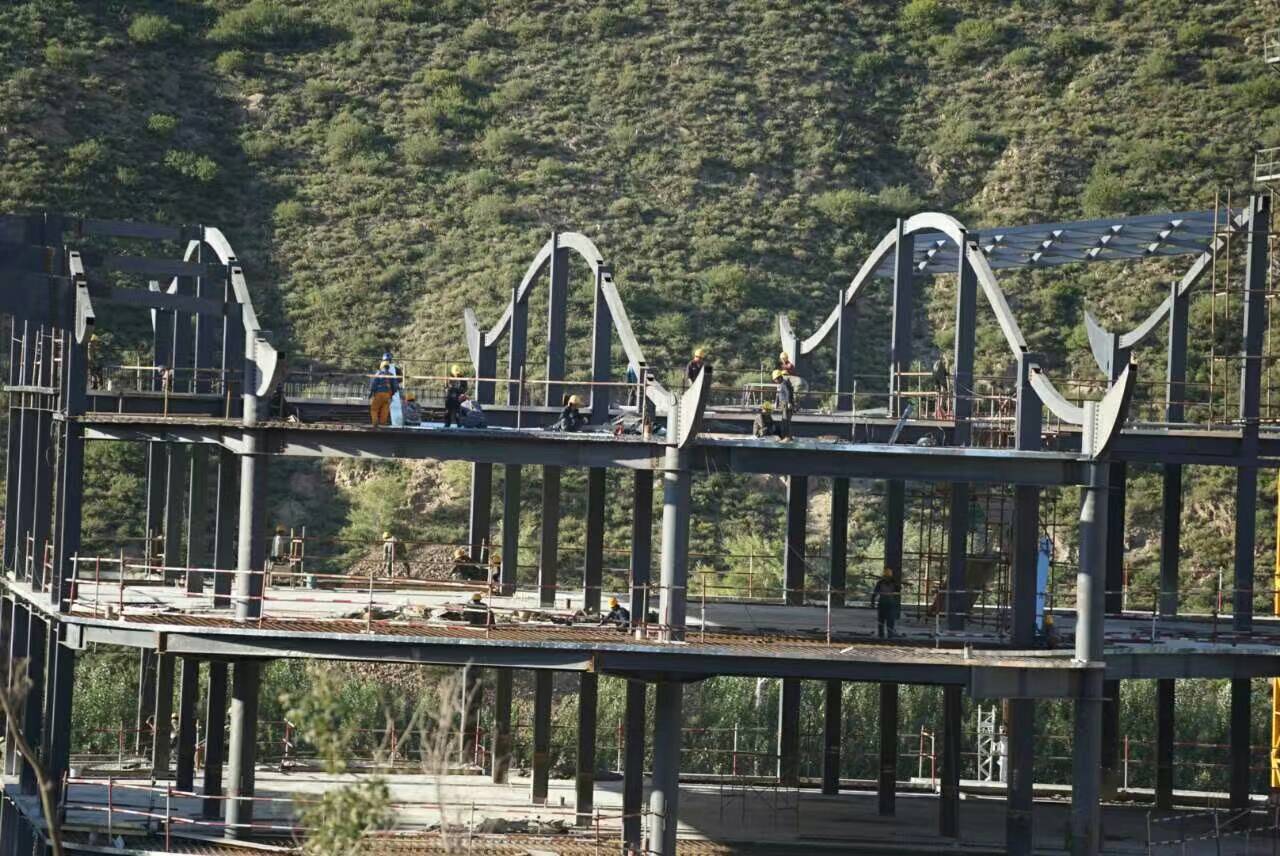

基本上每根杆件都与地面不垂直,难点在于设计院只给出了每根管的轴线组成的空间曲面.

暂无图片

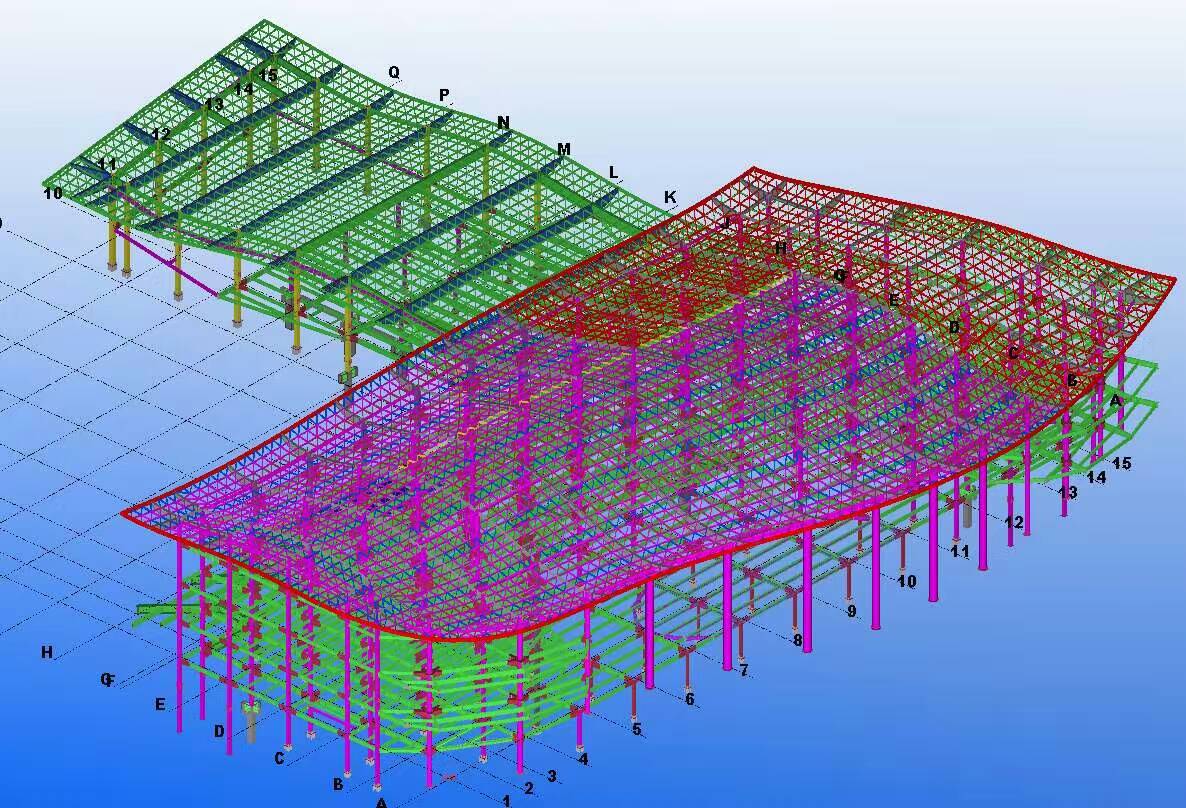

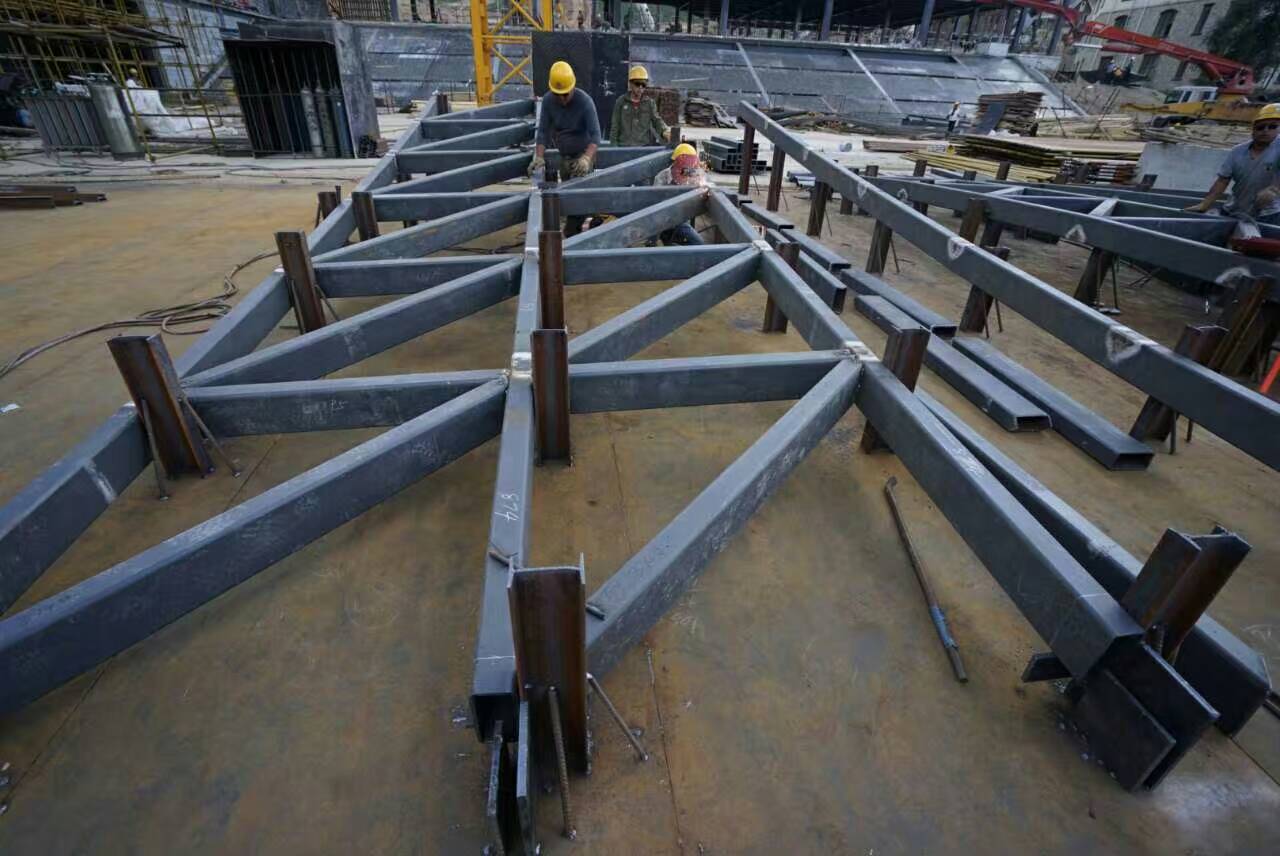

我们要根据方管轴线和曲面切线角度一根管一根管的在XSTEEL软件中建成三维模型,工作量巨大!然后再根据三维模型给出每根方管的加工图,也就是相贯线切割图!

暂无图片


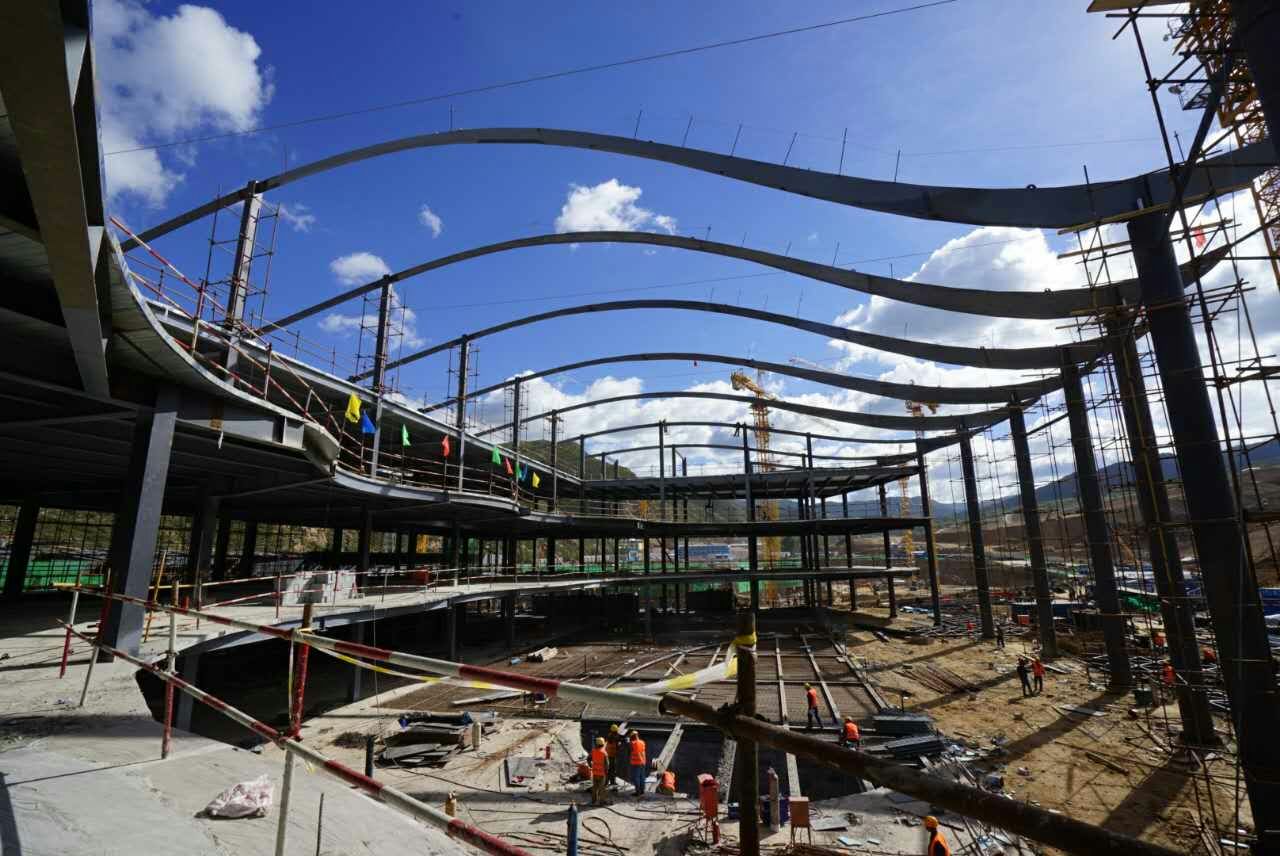

   (2)双曲面铝板屋面:由总共8000多块不在同一平面的不同尺寸的三角形铝板组成.

暂无图片

设计院只给出了钢方管顶面的双曲面,我们要建成此曲面“膨胀”230mm后的双曲面,再据此做出8000多块不同的铝板加工图。

暂无图片
   期间,公司设计部、项目部的十多个同事在一个月的时间里攻坚克难、多方请教、日思夜想,与做一个科研项目无异!终于赶在工期节点前解决了所有设计与技术障碍,陆续开始出加工图,现场加工制作已经验证了成果的可靠性和准确度!
